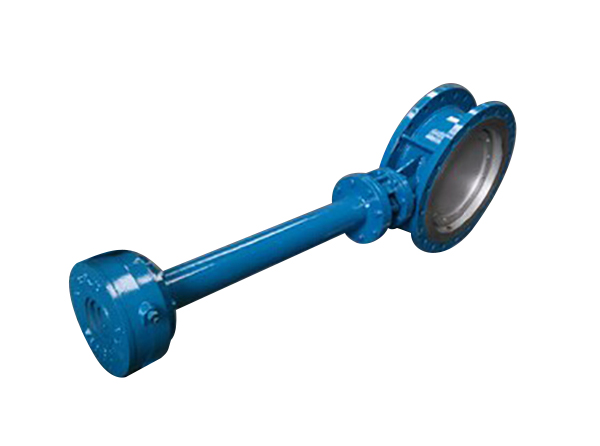

加長桿硬密封蝶閥
加長桿硬密封蝶閥D343H蝶閥為偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。D343H蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
產品詳情
加長桿硬密封蝶閥特點
1、開啟力矩小，靈活方便，省力節能；
2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏；
3、D343H蝸輪法蘭多層次硬密封蝶閥損、使用壽命長等。
加長桿硬密封蝶閥標準
設計規范 | GB/T 12238 |
結構長度 | GB/T 12221 |
法蘭連接 | GB/T 9113 |
試驗與檢驗 | GB/T 13927 |
產品標識 | GB/T 12220 |
加長桿硬密封蝶閥性能
公稱通徑 | DN（mm） | 50～300 | ||
公稱壓力 | PN（MPa） | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 |
密封試驗 | 1.1 | 1.76 | 2.75 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 水、蒸汽、油品、酸類腐蝕性及粉塵顆粒物等； | |||
適用溫度 | -40℃～600℃ | |||
驅動形式 | 手柄、渦輪、電動、氣動、液動 | |||
加長桿硬密封蝶閥主要零部件材料
零件名稱 | 材料 |
閥體 | WCB、合金鋼、不銹鋼、QT450-10 |
蝶板 | WCB、合金鋼、不銹鋼、QT450-10 |
閥軸 | 2Cr13不銹鋼、合金鋼 |
密封圈 | 不銹鋼圈 |
填料 | 柔性石墨 |
