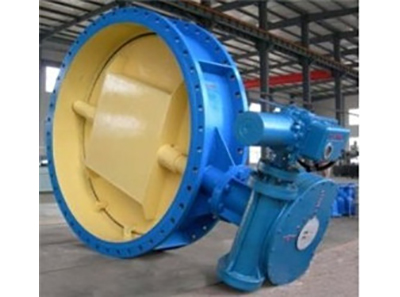

電動煤氣蝶閥
電動煤氣蝶閥煤氣蝶閥作為氣體介質調節流量或切斷裝置。特點之一是采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成結構。緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。煤氣蝶閥廣泛用于冶金、化工、建材、電站、玻璃、食品、醫藥、化工、石油、電力、輕紡、造紙、給排水等生產過程中介質溫度≤80～120℃公稱壓力為0.1Mpa的管道上，通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置
產品詳情
電動煤氣蝶閥主要設計標準
設計標準 | GB/T2238-1989 |
法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
結構長度 | GB/T12221-1989 |
壓力試驗 | GB/T13927-2000；JB/T9092-1999 |
電動煤氣蝶閥主要零件材料
零件名稱 | 材料 |
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟、不銹鋼 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨 |
電動煤氣蝶閥主要性能規范
公稱通徑DN(mm) | DN50～1200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
低壓氣密試驗 | 0.5～0.7 | ||||
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||
